この製品の特長

H.265 Pro+/H.265 Pro/H.264 圧縮方式
HDMI / VGAおよびアナログ出力が同時出力可能、それぞれ独立された出力設定(分割/自動切替など)の選択が可能。

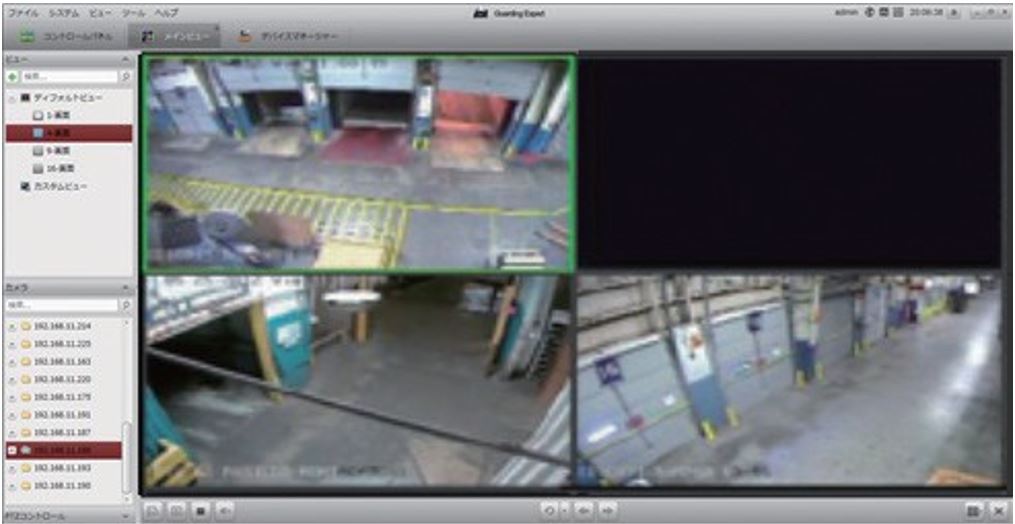

集中監視ソフト付属。
映像中の領域選択が可能なスマート検索機能。
USBバックアップ機能。
スケジュール録画。
本体内に2TBHDDを標準装備。
TXV-4DXは最大10TB、8/16DXは最大20TB(10TB×2)まで増設可能(オプション)。
HDMI / VGA出力 / 4K対応(16chのみ)
4ch、8chはフルハイビジョン対応モニター接続により、トータルで2メガピクセルの鮮明な分割画像が再現可能。16chのみ4K出力が可能。

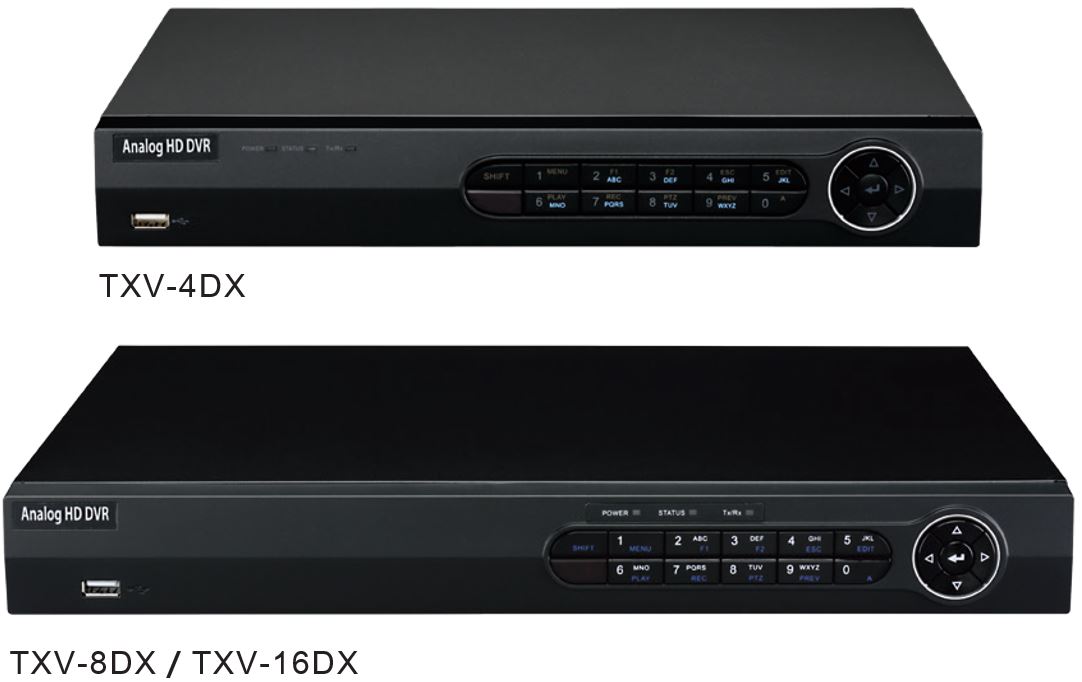

AHDデジタルビデオレコーダー
AHDカメラの録画に最適な、1920×1080(1080P)対応のハードディスクレコーダーです。
高解像度映像を長期間録画します。
AHD/HD-TVI/アナログ/IPCが接続可能
接続するカメラの種類を選ばず接続が可能です。AHDやアナログといった異なる映像信号のカメラでもレコーダー側で判別を行い接続できます。

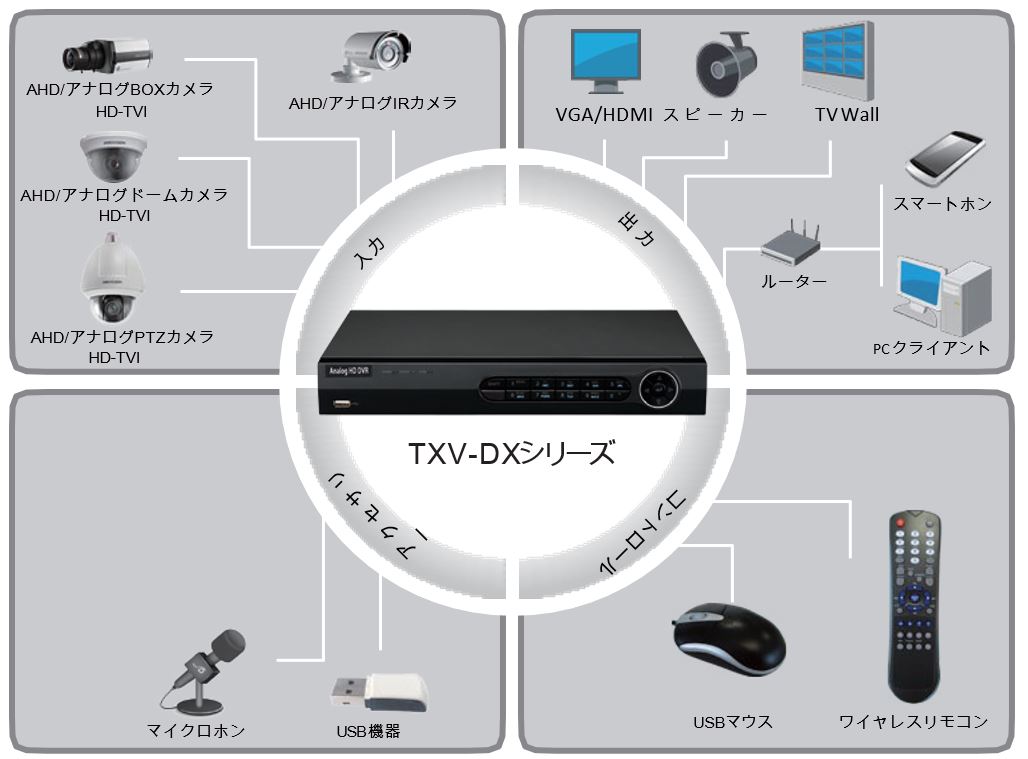

システム構成


Q&A
Q.バックアップに何を使えばいいですか?A.USBをご使用頂けます。USB2.0対応、32GBまでののものをご使用下さい。フォーマットの際にFAT32の形式を選んでいただく形となります。32GBより大容量の場合は読み込まない場合がございますのでご注意下さい。また、再生にはPCが必要となります。

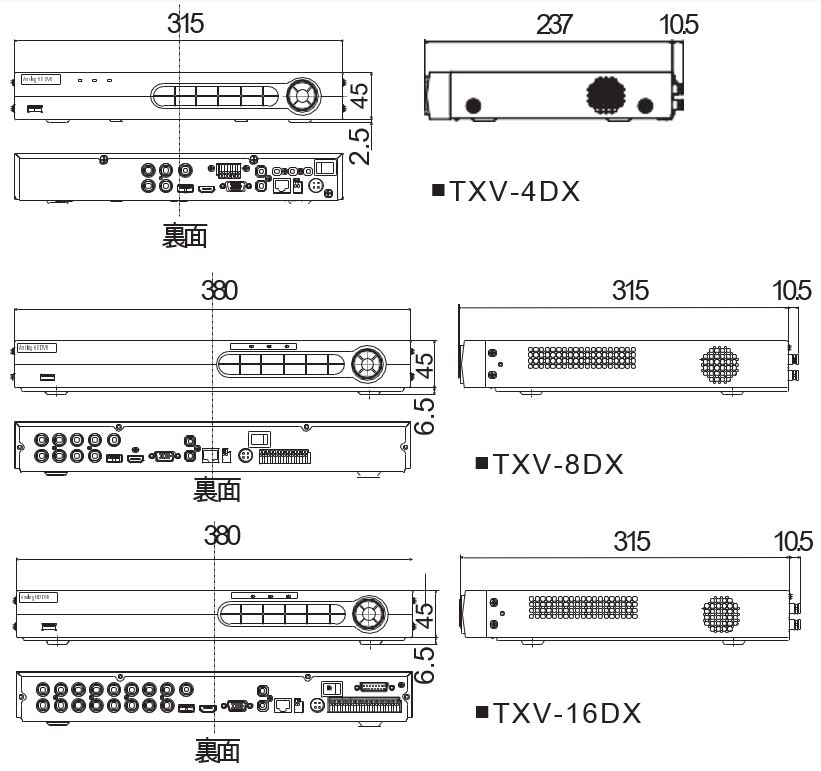

外形寸法図

仕様
型式 | TXV-4DX | TXV-8DX | TXV-16DX | |
圧縮方式 | H.265 Pro+/H.265 Pro/H.264+/H.264 | |||
ビデオ入力 (CVBS/AHD/HD-TVI) |
4ch | 8ch | 16ch | |
BNCインターフェイス(1.0Vp-p,75Ω) | ||||
ビデオ入力方式 | AHD1.0(720p25/30), AHD2.0(1080p25/30), AHD3.0(4MP 12.5/15/25/30), HD-TVI(4MP 25/30,1080p25/30,720p25/30), 720p50/60またはCVBS(960H)) |
|||
IPビデオ入力 | 2ch(最大6ch) | 4ch(最大12ch) | 8ch(最大24ch) | |
最大6メガピクセル | ||||
オーディオ圧縮 | G.711u | |||
オーディオ入力 | 4ch RCA(2.0Vp-p,1kΩ) | 16ch RCA(2.0Vp-p,1kΩ) | ||
HDMI出力 | 1ch,解像度: 1920x1080/60Hz, 1280×1024/60Hz, 1280×720/60Hz,1024×768/60Hz |
1ch,解像度: 4K(3840×2160)/30Hz, 2K(2560×1440)/60Hz(HDMI), 1920x1080/60Hz, 1280×1024/60Hz, 1280×720/60Hz, 1024×768/60Hz(HDMI/VGA) |
||
VGA出力 | ||||
CVBS出力 | 1ch,BNC(1.0Vp-p,75Ω), resolution:PAL:704×576,NTSC:704×480 |
|||
記録解像度 | 1080p Lite モード オフ時:4MP lite/4MP15fps/3MP/ 1080p/720p/VGA/WD1/4CIF/CIF 1080p Lite モード オン時:4MP lite/3MP/ 1080p lite/720p lite/720p/VGA/WD1/4CIF/CIF |
|||
フレームレート | メイン ストリーム |
1080p Life モード オフ時: 4MPストリーム:4MP lite@15fps/4MP15fps@8fps/ 1080p lite/720pWD1/4CIF/VGA/CIF@25fps(P)/30fps(N) 3MPストリーム:3MP/1080p/720p/VGA/WD1/4CIF/CIF@15fps 1080pストリーム:1080p@15fps;720p/ VGA/WD1/4CIF/CIF@25fps(P)/30fps(N) 720pストリーム:720p/VGA/WD1/ 4CIF/CIF@25fps(P)/30fps(N) 1080p Lite モード オン時: 4MP lite/3MP@15fps;1080p lite/720p lite/ VGA/WD1/4CIF/CIF@25fps(P)/30fps(N) |
||
サブ ストリーム |
ED1/4CIF@12fps;CIF@25fps(P)/30fps(N) | |||
ビデオビットレート | 32kbps-3Mbps | |||
オーディオ出力 | 1ch,RCA(Linear,1kΩ) | |||
オーディオビットレート | 64kbps | |||
デュアルストリーム | サポート | |||
ストリームタイプ | ビデオ、ビデオ&オーディオ | |||
同時再生 | 4ch | 8ch | 16ch | |
内蔵HDD(SATA) | 2TB HDD×1基 (オプション) |
2TB HDD×1基 (オプション、合計2基まで増設可能) |
||
HDD最大容量 | 最大10TBまで (オプション) |
最大20TB(10TB×2) (オプション) |
||
ネットワークインターフェイス | 1系統、RJ-45 10M/100M イーサネットインターフェイス |
1系統、RJ-45 10M/100M/1000M イーサネットインターフェイス |
||
シリアルインターフェイス | 1系統:RS-485インターフェイス、ハーフデュープレックス | |||
USBインターフェイス | Front panel:1×USB2.0; Rear panel:1×USB2.0 |
Front panel:1×USB2.0; Rear panel:1×USB3.0 |
||
電源方式 | DC12V(専用ACアダプター付属) | |||
消費電力(HDD1基) | 最大6W (HDD無し) |
最大7.5W (HDD無し) |
最大25W (HDD無し) |
|
動作周辺温度/湿度 | -10℃ ~ 55℃ / 10%~90%(但し、結露しないこと) | |||
外形寸法 | 315(W)×45(H)×237(D) | 380(D)×45(H)×315(D) | ||
重量 | 約1.2kg | 約1.8kg | 約2.0kg | |
付属品 | 取扱説明書、 ソフトウェアCD、 ACアダプター、 電源ケーブル、 マウス、 リモコン、 単4乾電池×2 |
取扱説明書、ソフトウェアCD、 ACアダプター、電源ケーブル、 マウス、リモコン、 単4乾電池×2、増設用SATAケーブル、 HDD取付用ビス |
原産国:中国
